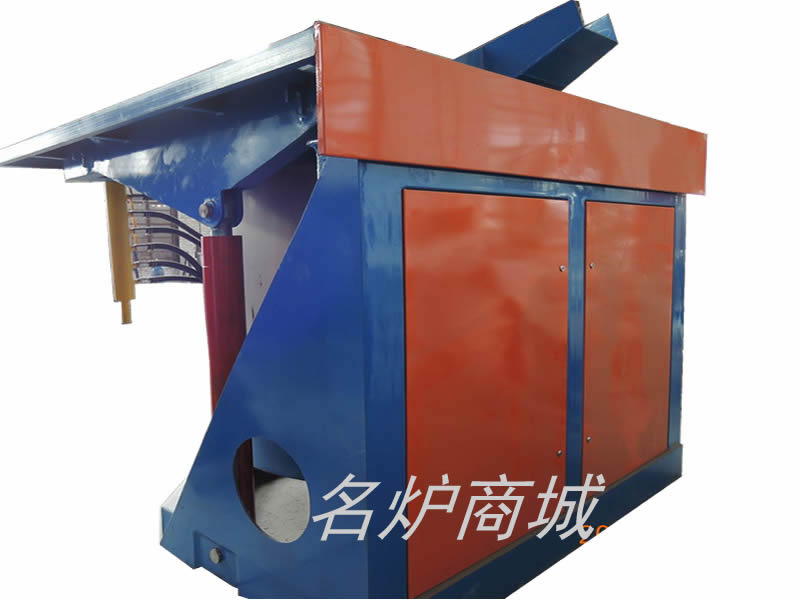

1吨双整流串联单逆变串联中频炉

1吨双整流串联单逆变串联中频炉即1吨串联中频炉是将6相12脉波全控桥式整流电路主要是将50Hz的交流电整流成直流。由12个晶闸管组成的12脉波串联全控整流电路，整流是串联的关系，逆变电路结构为串联，输入工频电网电压(380V-660V)，控制可控硅的导通，实现输出0～1150V 连续可调的直流电压。高电压实现大功率的要求，1吨中频炉功率达到1000kw左右。逆变电路结构为串联，是2015年新型串联线路节能型，1吨串联中频炉采用新型串联中频电炉设计、新工艺及新元件，通过降低损耗，提高输出效率。与标准并联中频炉相比，使用高效串联中频电炉的节能效果非常明显，通常情况下节电效果可平均提高18%。。

（一）、1吨双整流串联单逆变串联中频炉结构特点

1、采用12脉波整流变压器，在经过六相12脉冲桥式整流线路后，由于变压器的特殊接法，5次、7次谐波电流将在变压器内部相互抵消，从而对电网的谐波干扰大幅度降低。

2、两套整流（12脉）桥串联叠加式直流电供给逆变电路。

3、两极串联式大电感平衡电抗器谐波。

4、高耐压快速逆变可控硅及升压式串联负载谐振电路。

5、炉体感应圈多路水冷却，降低铜损。

6、电热电容装在主机柜内，降低输电损耗，现场安装方便等。

（二）、1吨双整流串联单逆变串联中频炉技术性能优势

1、无谐波、有效抑制中频电炉对电网的污染；快速、节能、耗电低，吨耗电570-600度。

2、与相同功率等级其它电炉（包括IGBT）相比，高低压供电线路损耗仅为其四分之一，导线截面降低一倍，在节省投资的同时又可节省相当部分电费，充分使用电能。

3、本机系统的输电损耗降低四分之三，整机效率高。

4、炉体感应圈工作电压2800V—3100V可调。

5、零电压软启动，对设备无冲击。

7、技术成熟，整机性能稳定可靠，具有竞争优势。

8、操作简单，使用方便，同普通可控硅电炉一样。

9、维修速度快，维修难度和维修费用都低！

10、对使用环境要求比IGBT电炉低，适用条件优越，是IGBT中频炉的替代产品！

1吨双整流串联单逆变串联中频炉数设备配置
