    产品描述

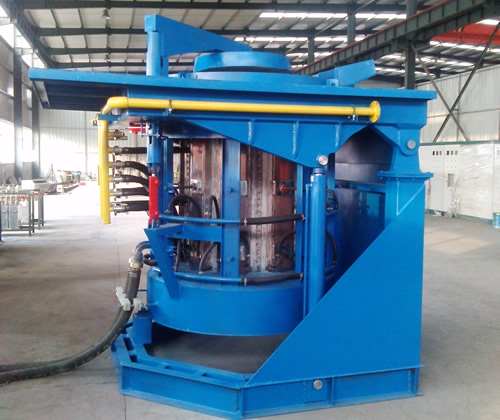

    1吨双整流并联单逆变串联中频炉

    1吨双整流并联单逆变串联中频炉1吨串联中频炉是将612脉波全控桥式整流电路主要是将50Hz的交流电整流成直流。由12个晶闸管组成的12脉波并联全控整流电路,整流是并联的关系逆变电路结构为串联输入工频电网电压(660V-950V),控制可控硅的导通,实现输出01350V 连续可调的直流电压。1吨中频炉功率达到1000kw左右。是2015年新型串联线路节能型,1吨串联中频炉采用新型串联中频炉设计、新工艺及新元件,通过降低损耗,提高输出效率。与标准并联中频炉相比,使用高效串联中频电炉的节能效果非常明显,通常情况下节电效果可平均提高14%。

    近年来,国产品牌的串联中频电炉厂商已具有了一定的系列化产品,控制系统的数字化也在行业中逐渐覆盖,产业链的延伸也使结构有了均衡发展的态势。串联中频电炉厂家的崛起,国外厂商进口产品垄断市场的格局已被打破。
     串联中频炉领域,我国已不落于世界,虽然可能还谈不上,但至少和水平持平或非常接近。

    (一)、1吨双整流并联单逆变串联中频炉结构特点

    1、采用12脉波整流变压器,在经过六相12脉冲桥式整流线路后,由于变压器的特殊接法,5次、7次谐波电流将在变压器内部相互抵消,从而对电网的谐波干扰大幅度降低。

    2、两套整流(12脉)桥并联直流电供给逆变电路。

    5、炉体感应圈多路水冷却,降低铜损。

    6、电热电容装在主机柜内,降低输电损耗,现场安装方便等。

    (二)、1吨双整流并联单逆变串联中频炉技术性能优势

    1、无谐波、有效抑制中频电炉对电网的污染;快速、节能、耗电低,吨耗电570-600度。

    2、与相同功率等级其它电炉(包括IGBT)相比,高低压供电线路损耗仅为其四分之一,导线截面降低一倍,在节省投资的同时又可节省相当部分电费,充分使用电能。

    3、本机系统的输电损耗降低四分之三,整机效率高。

    4、炉体感应圈工作电压2800V—3100V可调。

    5、零电压软启动,对设备无冲击。

    7、技术成熟,整机性能稳定可靠,具有竞争优势。

    8、操作简单,使用方便,同普通可控硅电炉一样。

    9、维修速度快,维修难度和维修费用都低!

    10、对使用环境要求比IGBT电炉低,适用条件优越,是IGBT中频的替代产品!

    双整流并联单逆变串联1吨中频炉数设备配置

    设备型号GWT-1/1000

    技术指标(12脉)

    中频电源额定功率

    1000KW频率1000Hz

    进线电压

    6*660V6*950V

    整流方式

    双整流并联

    中频电压

    3000V

    额定容量

    1T

    额定温度

    1800℃

    配中频电源规格

    KGPS-1/1000

    配中频炉规格

    GW-1钢壳

    熔化率

    1 T/H

    功率因数

    ≥0.95

    倾炉方式:

    液压

    水冷电缆
